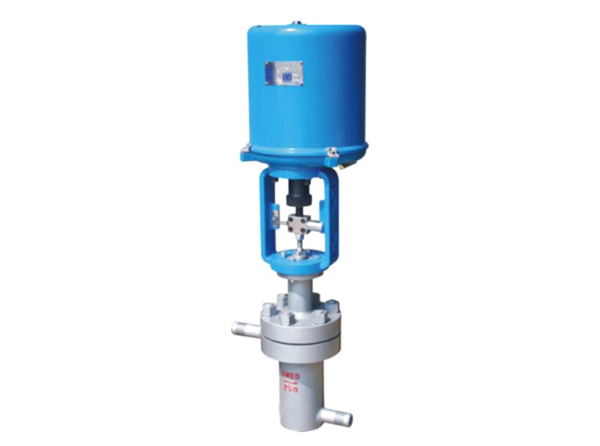

T961H Y型給水調節閥

調節閥是調節流體流量和壓力的閥門。根據工況條件或生產過程的要求，借助人力或自動裝置，通過改變閥口的流通面積或增減水流通道阻尼等方法，使出口流量或壓力作相應改變。調節閥由執行機構和閥組成。執行機構起推動作用，而閥起調節作用。執行機構可以是手動、液動、氣動、電動或電磁動等形式。閥的類型可以是截止型、球形、籠式、堰式、蝶式、柱塞式等。為了達到準確調節，機構上設有定位器。調節閥有流量調節閥、壓力調節閥、溫度調節閥等。

類型

鍋爐上常用的給水調節閥有提升式和旋轉式兩種類型。提升式又分為單閥座和雙閥座兩種型式；旋轉式調節閥的閥瓣和閥座都是圓筒形。在圓筒上各開一個小窗，當小窗重合時，調節閥的開度為z大，兩個小窗錯開得越多，開度越小，完全錯廾時開度則為零。各類調節閥的主要部件包括閥體、閥座、閥瓣、閥桿，調節柄等，調節閥的開度大?。ㄩy瓣行程或窗口重合度）由調節柄的位置決定，而調節柄可由遠距離控制器或自動調節器來操縱。

產品詳情

結構簡述

（1）支管兩端為法蘭連接。

（2）閥門的流量調節，靠針形閥瓣在閥座內的相對上下移動改變閥座與閥桿之間的環形面積的大小來實現。

（3）閥門嵌入閥體，密封面用鐵基鉻鎳堆焊而成。

（4）閥門靠執行器驅動或人力操作。

流量特性

制造廠提供的是調節閥的理想流量特性，即在整個開度范圍內閥門前后壓差不變時的流量特性。目前生產的調節閥，按理想流量特性分為四種：

（1）直線流量特性，其流量與開度成直線關系。

（2）等百分比（對數）流量特性，調節閥單位行程的變化所引起的流量變化與此點的流量成正比關系。

（3）快開流量特性，在小開度時流量已很大，開度增大時流量很快達到z大。

（4）拋物線流量特性，調節閥單位行程的變化所引起的流量變化與此點的流量平方根成正比關系。

在實際系統中，由于存在管路系統的阻力損失，調節閥的流量特性將發生變化，這種在系統兩端壓差恒定，而閥門前后壓差變化情況下的流量特性稱為工作流量特性。一般情況下，應選擇理想流量特性為直線特性或等百分比特性的調節閥作給水調節閥。
