軟密封雙偏心蝶閥

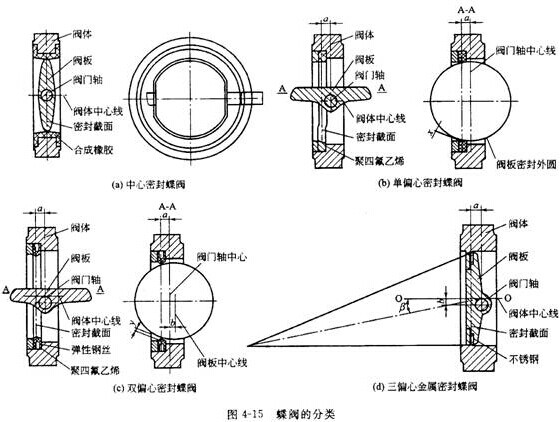

D342x軟密封雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良成型的就是目前應用Zui廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消Chu了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。雙偏心蝶閥也叫作高性能蝶閥， 主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。
產品詳情
二、產品采用標準
結構形式 | 雙偏心 | |
設計依據 | GB | API |
驅動方式 | 手動、蝸輪蝸桿傳動、手動、電動 | |
設計標準 | GB/T 12238 | API609、MSS.SP-68 |
結構長度 | GB/T12221 | ASMEB16.10、API609、MSS.SP-6８ |
連接法蘭 | JB/T79、JB/T82、GB/T9115 | ASME B16.5、ASME B16.47 |
試驗和檢驗 | JB/T 9092 | API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造

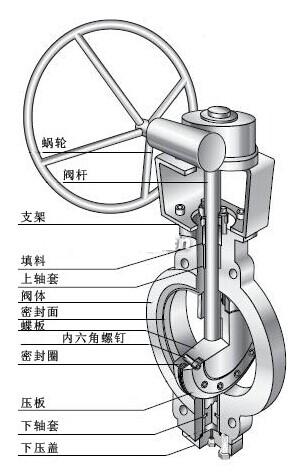

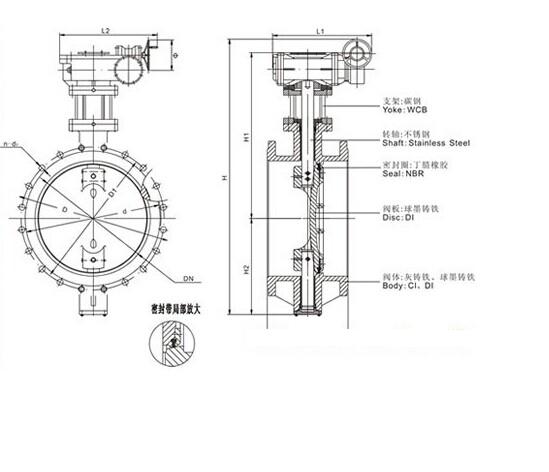

三、軟密封雙偏心蝶閥主要零件材料
序號 | 材質 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 閥體 | WCB、CF8、CF8M、CF8C、CF3、CF3M | 5 | 填料 | 柔性石墨 |
2 | 閥桿 | 1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti | 6 | 填料壓蓋 | WCB、CF8、CF8M |
3 | 蝶板組合件 | WC+f4、WCB+不銹鋼復合件 | 7 | 支架 | WCB、CF8、CF8M、CF3、CF3M |
4 | 填料墊 | 2Cr13 | 8 | 蝸輪蝸桿裝置 |
