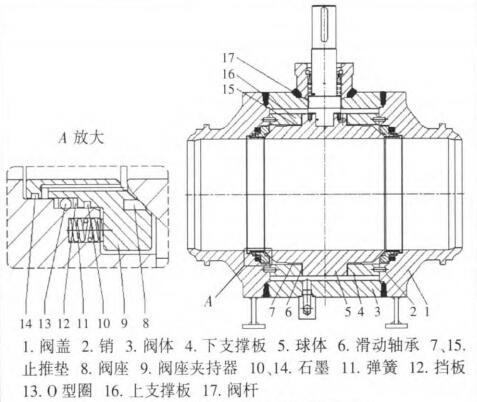

全焊接球閥作為管線閥門，其設計和制造的難度均較高，接下來由上滬全焊接球閥廠家提供全焊接球閥內部結構示意圖。閥體結構為筒形結構，球體利用上下支撐板支撐，這種結構能夠?qū)⒔橘|(zhì)作用在球體上的推力通過支撐板傳遞Zhi閥體上。

使閥桿不承受介質的推力，從而大大降低了閥門的啟閉力矩，有Xiao提高了閥桿密封性。閥座密封采用雙活塞效應的雙向密封閥座，任何一個閥座失去密封能力，另一個閥座仍可以獨立起作用，從而保證密封。

在設計和制造全焊接球閥時要注意以下兩點：

1、在設計壓力下球閥開啟瞬間產生的應力和變形Zui大。在球體上轉軸根部出現局部應力集中，而且Zui大等效應力大于材料的屈服強度。為了降低應力集中狀況，將球體上轉軸根部的圓角半徑適當增大，經過分析，可將應力集中區域相對減小，應力集中程度可得到一定的緩解。

2、要注意到球體的Zui大變形均產生在流道的邊緣，且在設計壓力下球閥開啟瞬間變形Zui大。由于球體密封面處的變形影響球閥的密封性，變形過大會使球閥密封不嚴而產生內漏，因此設計制造全焊接球閥時球體密封面處的變形應控制在允許的范圍內，才能夠滿足使用要求。
